YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR
+
  • YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR

  PERFORMANCE DATA               synchronous speed is 1500r/min at 50Hz

Type Power
kW		 Current
A		 Rated Torque
N.m

Constant Torque

Frequency Range

Hz

Constant Output

Frequency Range

Hz
YVF2-80M1-4 0.55  1.6  3.8  5~50 50~100
YVF2-80M2-4 0.75  2.0  5.2
YVF2-90S-4 1.1  2.9  7.5
YVF2-90L-4 1.5  3.7  10
YVF2-100L1-4 2.2  5.2  14.9
YVF2-100L2-4 3  6.8  20
YVF2-112M-4 4  8.8  26.5
YVF2-132S-4 5.5  11.8  36.5
YVF2-132M-4 7.5  15.6  50
YVF2-160M-4 11  22.3  72
YVF2-160L-4 15  30.1  98
YVF2-180M-4 18.5  36.1  120
YVF2-180L-4 22  42.7  143
YVF2-200L-4 30  57.6  195
YVF2-225S-4 37  69.9  240
YVF2-225M-4 45  84.7  291
YVF2-250M-4 55  103  355  3~50
YVF2-280S-4 75  140  484
YVF2-280M-4 90  167  580
YVF2-315S-4 110  201  710
YVF2-315M-4 132  240  852
YVF2-315L1-4 160  288  1032
YVF2-315L2-4 200  359  1290

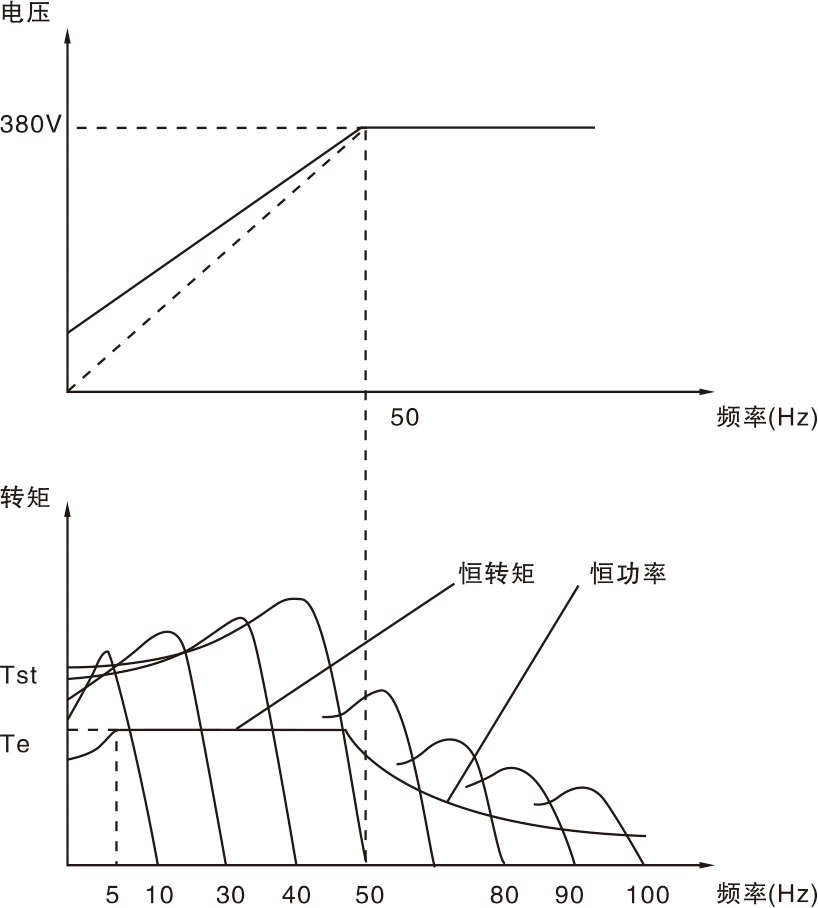

  The torque characteristic under the condition of V/f control





The voltage needs to be compensated to increase the torque at low frequency when the motor is operated under the condition of V/Fcontrol with constant torque ouput .



  Specifications of cooling blower and brake for the motor

Motor Frame   80    90    100   112  132  160  180  200  225  250  280  315
Cooling Fan Power(W)   60
(10)*		   60
(25)*		   60
(25)*		   60
(25)*		 40  40  230  230  230  230  370  500
Voltage 1-PH220V or 3-PH220V、380V 3-PH380V
Brake Braking Torque(N.m)   7.5    15    30   40  75  150  200  300  450  一 一 一
Exciation Power   50    60    80   110  130  150  150  200  200  一 一 一
Exciation Voltage DC24V、AC220V、AC380V 一 一 一
Encoder Incrementa Encoder

* The power of the internal-rotor axial flow ventilator



  MOUNTING ARRANGEMENTS OF THE MOTORS

Conventional mounting type and suitable frame size are given in following table(with"√")

Frame Basic Type Derived Type
B3   B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36
80~160 √   √ √ √ √ √ √ √ √ √ √ √
180~280 √   √ √ √ 一 一 一 一 一 一 一 一
315  √   一 √ √ 一 一 一 一 一 一 一 一

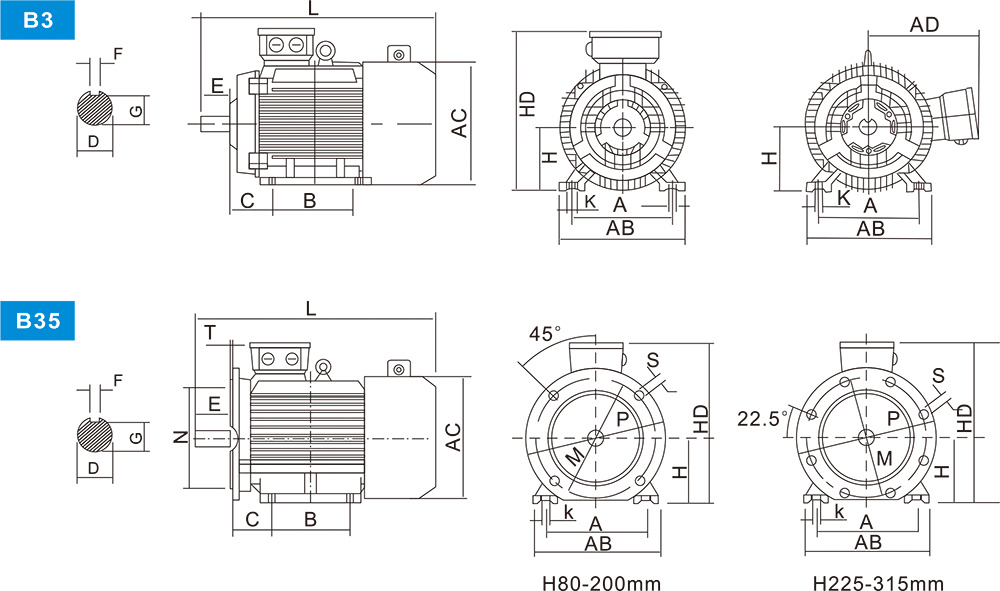

  OVERALL&INSTALLATION DIMENSION(MM)





Frame Mounting Dimension Overall Dimension
A B C D E F G H M N P R S T K AB AC AD HD L
80M 125  100  50  19  40  6  15.5  80  165  130  200  0  12  3.5  10  165  175  145  220  370
90S 140  100  56  24  50  8  20  90  165  130  200  0  12  3.5  10  180  195  155  250  380
90L 140  125  56  24  50  8  20  90  165  130  200  0  12  3.5  10  180  195  155  250  410
100L 160  140  63  28  60  8  24  100  215  180  250  0  15  4  12  205  215  180  270  465
112M 190  140  70  28  60  8  24  112  215  180  250  0  15  4  12  230  240  190  300  480
132S 216  140  89  38  80  10  33  132  365  230  300  0  15  4  12  270  275  210  345  530
132M 216  178  89  38  80  10  33  132  365  230  300  0  15  4  12  270  275  210  345  570
160M 254  210  108  42  110  12  37  160  300  250  350  0  19  5  15  320  330  255  420  660
160L 254  254  108  42  110  12  37  160  300  250  350  0  19  5  15  320  330  255  420  715
180M 279  241  121  48  110  14  42.5  180  300  250  350  0  19  5  15  355  380  280  455  775
180L 279  279  121  48  110  14  42.5  180  300  250  350  0  19  5  15  355  380  280  455  815
200L 318  305  133  55  110  16  49  200  350  300  400  0  19  5  19  395  420  305  505  850
225S 356  286  149  60  140  18  53  225  400  350  450  0  19  5  19  435  470  335  560  885
225M 356  311  149  60  140  18  53  225  400  350  450  0  19  5  19  435  470  335  560  915
250M 406  349  168  65  140  18  58  250  500  450  550  0  19  5  24  490  510  370  615  980
280S 457  368  190  75  140  20  67.5  280  500  450  550  0  19  5  24  550  580  410  680  1085
280M 457  419  190  75  140  20  67.5  280  500  450  550  0  19  5  24  550  580  410  680  1135
315S 508  406  216  80  170  22  71  315  600  550  660  0  24  6  28  635  645  530  845  1285
315M 508  457  216  80  170  22  71  315  600  550  660  0  24  6  28  635  645  530  845  1395
315L 508  508  216  80  170  22  71  315  600  550  660  0  24  6  28  635  645  530  845  1395

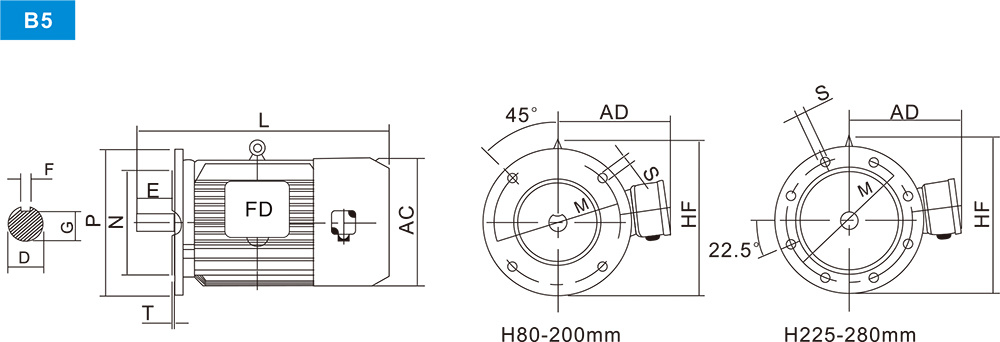

  OVERALL&INSTALLATION DIMENSION(MM)





Frame Mounting Dimension Overall Dimension
C D E F G H M N P R S T AC AD HF L
80M 50  19  40  6  15.5  80  165  130  200  0  12  3.5  175  145  185  370
90S 56  24  50  8  20  90  165  130  200  0  12  3.5  195  155  195  380
90L 56  24  50  8  20  90  165  130  200  0  12  3.5  195  155  195  410
100L 63  28  60  8  24  100  215  180  250  0  15  4  215  180  245  465
112M 70  28  60  8  24  112  215  180  250  0  15  4  240  190  265  480
132S 89  38  80  10  33  132  265  230  300  0  15  4  275  210  315  530
132M 89  38  80  10  33  132  265  230  300  0  15  4  275  210  315  570
160M 108  42  110  12  37  160  300  250  350  0  19  5  330  255  385  660
160L 108  42  110  12  37  160  300  250  350  0  19  5  330  255  385  715
180M 121  48  110  14  42.5  180  300  250  350  0  19  5  380  280  430  775
180L 121  48  110  14  42.5  180  300  250  350  0  19  5  380  280  430  815
200L 133  55  110  16  49  200  350  300  400  0  19  5  420  305  480  850
225S 149  60  140  18  53  225  400  350  450  0  19  5  470  335  535  885
225M 149  60  140  18  53  225  400  350  450  0  19  5  470  335  535  915
250M 168  65  140  18  58  250  500  450  550  0  19  5  510  370  595  980
280S 190  75  140  20  67.5  280  500  450  550  0  19  5  580  410  650  1085
280M 190  75  140  20  67.5  280  500  450  550  0  19  5  580  410  650  1135

The dimensions are the maximum values .Use only certified data for construction.

● Normally the motor designed with the basic pole of 4(i.e.The synchronous speed is1500RPMat 50Hz)

● Poles can also be designed with 6,8 or 2 according to the requirement of the order.

TAG:

YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR
+
  • YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR

YVF2 SERIES FREQUENCY VARIABLE SPEED REGULATION MOTOR

Applications: Various operation systems by which speed-regulation is needed, such as metallurgy,chemistry,textile，pumps,machine tool, etc.
Features:
• Stepless adjustable speed operation in a wide range
• Good performance the system ,energy saving
• High-grade insulation material and special technological with standard high frequency pulse impact
• Separate fan for forced-ventilation
